ちょっと、そこ！フラットベッド CNC マシンのサプライヤーとして、ガイド レールの剛性についてよく質問されます。それでは、早速本題に入り、「フラットベッド CNC のガイド レールの剛性」が一体何なのかを理解してみましょう。
フラットベッド CNC マシンのガイド レールとは何ですか?
まず、ガイドレールとは何かについて説明します。フラットベッド CNC マシンでは、ガイド レールは可動部品の高速道路のようなものです。これらは、ツールヘッドまたはワークピースが正確に移動するための経路を提供します。それらを電車が辿る線路と考えてください。適切なガイド レールがなければ、機械は正確に動くことができず、加工プロセス全体が台無しになってしまいます。
なぜ剛性が重要なのでしょうか?
剛性はさまざまな理由から重要です。ガイド レールが硬いということは、機械加工プロセス中に加えられる力に耐えられることを意味します。ご存知のとおり、フラットベッド CNC マシンがワークピースを切断、穴あけ、またはフライス加工するときには、あらゆる種類の力が作用します。ガイド レールの剛性が十分でない場合、これらの力によってガイド レールが曲がったり、振動したりする可能性があります。
ガイド レールが曲がったり振動したりすると、さまざまな問題が発生する可能性があります。 1 つは、加工プロセスの精度に影響を与えることです。工具が正しい位置で切れなかったり、ワークの表面仕上げが粗かったりする可能性があります。これにより、必要な仕様を満たさない部品が生成される可能性があり、これは製造業界では絶対にやってはいけないことです。
もう 1 つの問題は、過度の振動により、ガイド レールや機械のその他のコンポーネントに早期の磨耗が発生する可能性があることです。これは、より頻繁に部品を交換する必要があることを意味し、コストと時間がかかる可能性があります。つまり、精度を維持し、摩耗を軽減し、フラットベッド CNC マシンの全体的な効率を確保するには、剛性が不可欠です。
ガイドレールの剛性に影響を与える要因
フラットベッド CNC 機械のガイド レールの剛性に影響を与える可能性のある要因がいくつかあります。
材料
ガイド レールの製造に使用される材料は大きな役割を果たします。強度と剛性が優れているため、鋳鉄や鋼などの高品質の材料がよく使用されます。たとえば、鋳鉄は減衰特性があることで知られており、振動の軽減に役立ちます。一方、スチールは非常に強度があり、高い負荷に耐えることができます。当社では、最大限の剛性を確保するためにガイド レールの材質を慎重に選択しています。
デザイン
ガイドレールの設計も重要です。ガイド レールの形状、サイズ、断面はすべて、剛性に影響を与える可能性があります。たとえば、断面が大きいガイド レールは、一般に断面が小さいガイド レールよりも剛性が高くなります。一部のガイド レールは、剛性を高めるためにリブや溝などの特別な機能を備えて設計されています。当社のエンジニアは、剛性と性能を最適化するためにガイド レールの設計に多くの時間を費やしています。
インストール
ガイド レールの取り付け方法も重要な要素です。ガイド レールが正しく取り付けられていない場合、ガイド レールの性能が最大限に発揮されない可能性があります。それらは適切に位置合わせされ、機械ベッドに固定される必要があります。位置ずれがあると、ガイド レールに不均一な負荷がかかり、剛性が低下する可能性があります。当社では、お客様がガイド レールを正しく設置できるよう、詳細な設置手順とサポートを提供しています。
ガイドレールの種類と剛性
フラットベッド CNC マシンで使用されるガイド レールにはさまざまな種類があり、それぞれの種類に独自の剛性レベルがあります。
ボックス - タイプ ガイド レール

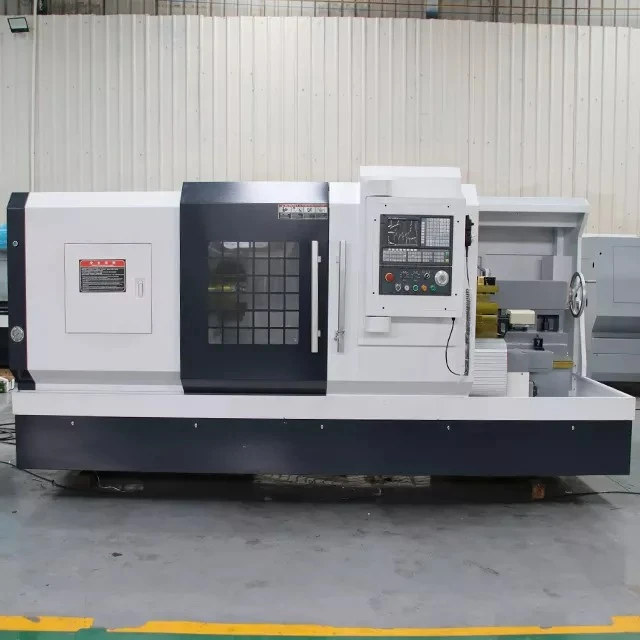

ボックスタイプのガイドレールは剛性が高いことで知られています。閉ループ設計となっており、優れたサポートと安定性を提供します。ガイド レールと可動コンポーネント間の接触面積は比較的大きいため、力が均等に分散されます。このタイプのガイド レールは、高負荷がかかる重加工用途でよく使用されます。あなたは私たちをチェックアウトすることができます平床旋盤剛性に優れたボックス型ガイドレールを採用したモデル。
リニアガイドレール
リニアガイドレールは、高速加工用途でより一般的に使用されます。摩擦係数が低いため、より速い動きが可能になります。耐荷重の点ではボックス タイプのガイド レールほど堅くないかもしれませんが、最新のリニア ガイド レールは非常に堅くなるように設計されています。ボールベアリングまたはローラーベアリングを使用して摩擦を軽減し、スムーズな動きを実現します。私たちのCNCターンミルセンターマシン速度と適切な剛性を実現するために、リニア ガイド レールがよく使用されます。
V型ガイドレール
V型ガイドレールもオプションです。 V 字型の断面を持ち、自動調整と優れた耐荷重能力を提供します。設計が比較的シンプルで、コスト効率が高くなります。ただし、ボックスタイプのガイドレールに比べ剛性が劣る場合があります。私たちの横型CNC旋盤各モデルは、お客様の要件に応じて、V タイプ ガイド レールを含むさまざまなガイド レール オプションを提供します。
ガイドレールの剛性測定
ガイドレールの剛性を測定するのは簡単ではありません。使用できる方法はいくつかありますが、一般的なアプローチの 1 つは、既知の荷重下でガイド レールのたわみを測定することです。これは、専用の測定機器を使用して行うことができます。
たわみ量とは、荷重を加えたときにガイドレールがたわむ、または移動する量のことです。たわみが小さいほど剛性が高いことを示します。ガイド レールに沿ったさまざまな点でたわみを測定することで、機械加工中の力にどれだけ耐えられるかを知ることができます。
ガイドレールの剛性維持
ガイド レールを良好な状態に保ち、長期間にわたってその剛性を維持するには、適切なメンテナンスが不可欠です。
潤滑
潤滑が鍵です。ガイド レールと可動コンポーネント間の摩擦を軽減し、磨耗を防ぐことができます。高品質の潤滑剤を使用し、注油間隔についてはメーカーのガイドラインに従うことをお勧めします。
クリーニング
定期的な掃除も大切です。ガイド レールにはほこり、切り粉、その他の破片が蓄積し、性能に影響を与える可能性があります。ガイド レールを適切な洗浄剤で洗浄すると、ガイド レールを良好な状態に保つことができます。
検査
ガイドレールの定期点検が必要です。摩耗、損傷、ずれの兆候がないか確認してください。問題が検出された場合は、さらなる問題を防ぐためにすぐに対処する必要があります。
結論
結論として、フラットベッド CNC 機械のガイド レールの剛性は、機械の精度、効率、寿命に影響を与える重要な要素です。剛性に影響を与える要因、さまざまな種類のガイド レール、および剛性の測定とメンテナンス方法を理解することで、フラットベッド CNC マシンを選択する際に情報に基づいた決定を下すことができます。
フラットベッド CNC マシンをご検討中で、当社のガイド レールの剛性や当社製品のその他の側面について詳しく知りたい場合は、お気軽にお問い合わせください。お客様のニーズに最適なマシンを見つけるお手伝いをいたします。小規模の製造業者であっても、大規模な産業運営であっても、当社はお客様に最適なソリューションを提供します。今すぐお問い合わせいただき、お客様の調達ニーズについて話し合いを始めてください。お客様の製造を次のレベルに引き上げるために協力しましょう。
