紹介

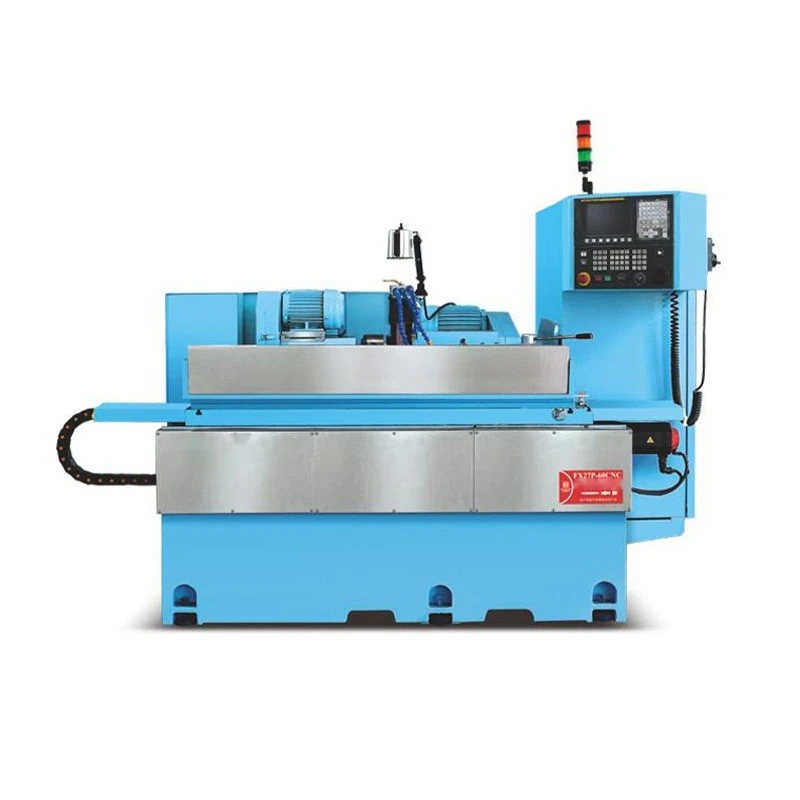

- 円筒形の機械本文と主要な成分は、高品質のFC-30鋳鉄で作られており、内部ストレスを排除し、長期の構造安定性を確保するために、人工的な正常化と自然な老化治療を受けます。主要なコンポーネントは、ヤスダ、セイキ、東芝、肘などの世界クラスの機器を使用して単一のクランププロセスで機械加工されており、ミクロンレベルの精度を達成し、マシンの並外れた精度を確保します。
- Siemens 828D CNCシステムを装備し、二次開発を通じてさらに強化されたユーザーインターフェイスは直感的で強力です。このシステムは、内部研削アタッチメント、自動エンドフェース測定デバイス、自動外径測定システムなど、さまざまなオプションのアクセサリをサポートし、多様な機械加工要件を効果的に満たしています。粉砕スピンドルは、金属間の接触を防ぐメンテナンスのない潤滑設計を特徴とする、前4/リア2つの構成で高精度のファグベアリングを使用します。剛性と精度が高いため、スピンドルは、特別なワークピースの高速研削のために、最大線形速度65 m/s、最大3500 rpmをサポートします。高精度の静水圧/流体力学的スピンドルは、超高精度アプリケーションのオプションの構成としても利用できます。
円筒形のマシンの研削ホイールヘッドフィードシステムは、C3グレードの精密なグラウンドボールスクリューと手スクラープのVフラットガイドウェイで構成され、滑らかな動き、優れた反復ポジショニング精度、および長いサービスライフのための自動潤滑システムと組み合わされています。また、このシステムは、粉砕ホイールヘッドの迅速な前方および逆の動きをサポートし、運用効率を向上させます。ガイドウェイとボールネジは自動潤滑システムによって継続的に潤滑され、独立した冷却システムは本体から分離され、熱放散を改善し、振動を減らします。
テールストックは、鋳鉄製の体内に囲まれた硬化合金スチールスリーブで堅牢に設計されており、MT4ライブセンターをサポートしています。クランプ力は、リアノブを介して簡単に調整できます。フットペダル操作を備えた油圧式尾岩は、ワークピースの迅速な積み込みと荷降ろしを容易にするオプションとして利用できます。
強力な機械加工機能、インテリジェントCNC制御、優れた構造設計により、FX27P-60CNCは、高精度の円筒形成操作に最適なソリューションを表しています。
人気ラベル: 円柱状の機械、中国の円筒形の機械メーカー、サプライヤー、工場
技術パラメーター
|
仕様 |
ユニット |
FX27P-60CNC |
|
|
処理機能 |
ワークテーブルの最大回転直径 |
mm |
270 |
|
2つのシンブル間の最長の距離 |
mm |
600 |
|
|
最大研削直径 |
mm |
270 |
|
|
2つのトップセンター間の最大負荷 |
kg（b） |
60（センターワーク） 20（ワークヘッドワーク） |
|
|
粉砕ホイールサイズ（直径×幅×開口） |
mm |
405×38(32-50)×127 |
|
|
ホイール速度 |
RPM |
1650 |
|
|
研削ホイールの最大線形速度 |
m/s |
35（高速粉砕ホイール付き65） |
|
|
ホイールドレッシング |
mm |
自動 |
|
|
ホイールヘッド |
フィード角 |
deg |
90 |
|
フィードストローク |
mm |
220 |
|
|
x軸フィード速度 |
m/min |
6 |
|
|
x軸最小フィード |
mm |
0.001 |
|
|
ヘッドストック |
スピンドル速度 |
RPM |
50-500 |
|
スピンドルフォーム |
同時動きまたはセンタリング |
||
|
シンブル仕様 |
MT-5 |
||
|
テールストック |
自動伸縮距離 |
mm |
40 |
|
センター仕様 |
MT-4 |
||
|
ワークベンチ |
z軸高速移動速度 |
m/min |
8 |
|
Z軸最小フィード |
mm |
0.001 |
|
|
最大旅行ストローク |
mm |
640 |
|
|
回転角 |
deg |
+7/-3 |
|
|
モーター |
ホイールスピンドルモーター |
KW |
3.75 |
|
X軸フィードモーター（サーボ） |
KW |
1.5 |
|
|
Z軸フィードモーター（サーボ） |
KW |
1.5 |
|
|
ヘッドストックスピンドルモーター |
KW |
0.75 |
|
|
冷却ウォーターポンプモーター |
KW |
0.75 |
|
|
潤滑油モーター |
KW |
0.25*2 |
|
|
テールストックオイルポンプモーター |
KW |
0.75 |
|
|
その他 |
マシンネットウェイト |
Kg |
3300 |
|
総重量 |
Kg |
3500 |
|
|
梱包サイズ（長さ *幅 *高さ） |
mm |
2700*2000*2000 |
|
