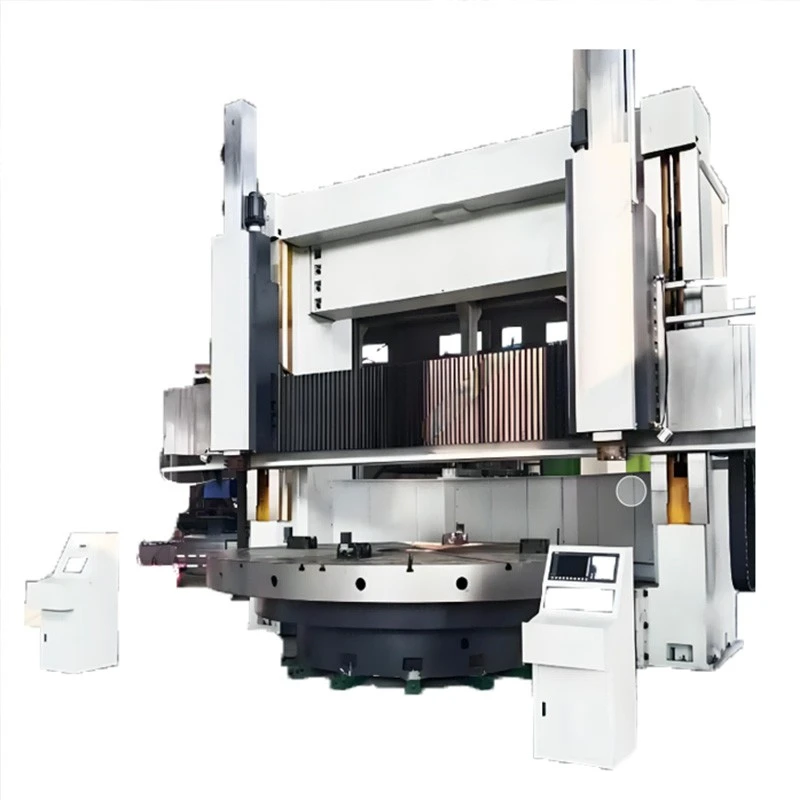

CNC垂直方向転換および退屈なマシン

CNC垂直方向のターニングおよび退屈なマシンは、その機械加工範囲のために業界のベンチマークを設定し、最大ターニング直径8500 mmと最大100トンまでの超重量のワークピースをサポートできる8000 mmセグメント化されたワークテーブルを提供します。最大回転高さは4500 mmで、巨大なフランジ、大きな圧力容器、重いローターなどの特大の部品の精密機械加工に簡単に収容できます。ワークテーブルは、132 kWのメインモーターを搭載した400 kN. mの最大トルクを提供します。 0.16〜20 r/minの段階的な速度範囲により、重い切断の安定性と細かい機械加工の精度の両方が保証されます。

加工性能に関して、旋盤は高速鋼、炭化物、およびさまざまな高性能切削工具と互換性があり、鉄金属、非鉄金属、および選択された非金属材料を処理できます。 CNCの垂直方向転換および退屈なマシンは、内部および外部の円筒形の表面、円錐表面、平らな表面、回転湾曲表面、および溝のための統合されたラフ化と仕上げ操作をサポートします。

垂直ツールホルダーは、80 kN（左）と100 kN（右）の最大切断力を提供しますが、堅牢な320×320 mm RAMセクションは、高強度材料切断の確固たるサポートを提供します。 4400 mmの水平RAM移動と2500 mmの垂直移動と、2000 mm/min/minの迅速なツール後の移動速度と300 mm/minのクロスビーム移動速度を組み合わせて、マシンは非常に大きなワークピースの柔軟なカバレッジを提供します。

高精度の構造設計のおかげで、マシンはIT7グレードの寸法加工精度を実現します。 48 n・mフィードサーボモーターは細かい飼料制御を保証しますが、φ3550mm静水圧ガイドウェイと1000 mmセクションのクロスビームガイドウェイにより、運用安定性がさらに向上します。全体の重量は約210トン、外部寸法は13,000×11,500×8,350 mmで、CK5285×45/100 CNC垂直方向転換および退屈なマシンは、ウルトラ層コンポーネントマシンのための非常に効率的で正確で、信頼性の高いオールインワンソリューションを提供します。
