CNCスロッティングマシンのキャリブレーション方法 - ブログ

CNC スロッティングマシンの校正は、マシンが高精度かつ効率的に動作することを保証する重要なプロセスです。 CNC スロッティングマシンのサプライヤーとして、私は最適なパフォーマンスを達成するために適切な校正が重要であることを理解しています。このブログ投稿では、CNC スロッティングマシンを効果的に調整する方法について、いくつかの重要な手順とヒントを共有します。

CNC スロッティングマシンの基本を理解する

キャリブレーションプロセスに入る前に、CNC スロッティングマシンがどのように動作するかについて基本を理解しておくことが重要です。 CNC スロッティングマシンは、金属、木材、プラスチックなどのさまざまな材料にスロット、溝、キー溝を切断するために使用される精密ツールです。ワークを静止または水平に移動させながら、切削工具を往復運動で垂直に移動させることで動作します。

CNC スロッティングマシンの精度は、切削工具の位置合わせ、機械の構造の安定性、制御システムの精度など、いくつかの要因によって決まります。キャリブレーションは、マシンが正確で一貫した結果を生成できるように、これらの要素を調整するプロセスです。

校正前のチェック

校正プロセスを開始する前に、一連の事前校正チェックを実行して、マシンが良好な動作状態にあることを確認することが重要です。

目視検査: 機械の徹底的な目視検査を実施します。フレームの亀裂、ボルトの緩み、部品の磨耗など、損傷の兆候がないか確認してください。すべての安全装置が適切に設置され、適切に機能していることを確認してください。
クリーニング: 機械を徹底的に掃除して、汚れ、破片、冷却剤の残留物を取り除きます。ガイドウェイ、スライド、切削工具ホルダーには特に注意してください。マシンが清潔であれば、スムーズな動作と正確な校正が保証されます。
潤滑: スライド、ギア、ベアリングなどのすべての可動部品の潤滑レベルを確認してください。必ず推奨された潤滑剤を使用し、注油間隔についてはメーカーのガイドラインに従ってください。

切削工具の校正

切削工具は、CNC スロッティングマシンの最も重要なコンポーネントの 1 つです。切削工具を適切に調整することで、正確できれいな切削が保証されます。

ツールのインストール: 切削工具をツールホルダーに正しく取り付けてください。工具がしっかりと固定され、スピンドル軸と位置合わせされていることを確認してください。切削工具の振れの確認には、ダイヤルインジケータなどの精密工具を使用してください。振れはメーカーの指定公差内にある必要があります。
ツール高さ調整: 切削工具がワークに対して正しい位置になるように高さを調整します。これは、高さゲージまたはタッチプローブシステムを使用して行うことができます。望ましい切込み深さを達成するには、正しい工具高さが不可欠です。
工具形状: すくい角、逃げ角、刃先半径などの切削工具の形状を確認します。これらのパラメータは、切断性能と完成品の品質に影響を与える可能性があります。最適なパフォーマンスを確保するために、必要に応じて切削工具を再研ぎするか交換してください。

ガイドウェイの位置合わせ

CNC スロッティングマシンのガイドウェイは、切削工具とワークピースの動きをガイドする役割を果たします。正確な加工には、ガイドウェイを適切に位置合わせすることが重要です。

真直度チェック: ガイドウェイの真直度を確認するには、直定規と隙間ゲージを使用します。直定規をガイドウェイ上に置き、隙間ゲージを使用して、さまざまな点で直定規とガイドウェイの間の隙間を測定します。ギャップは指定された公差内にある必要があります。ガイドウェイが真っ直ぐでない場合は、研磨または調整が必要になる場合があります。
平行度チェック：ガイドウェイ間の平行度を確認してください。これはダイヤルインジケータを使用して行うことができます。ダイヤルインジケータを切削工具ホルダーに取り付け、指示値の変化を測定しながらガイドウェイに沿って移動させます。平行度はメーカー指定の公差内である必要があります。

制御システムの校正

CNC スロッティングマシンの制御システムは、切削工具とワークピースの動きを制御します。制御システムを適切に校正することで、正確な位置決めと加工が保証されます。

軸のキャリブレーション: X、Y、Z 軸を含むマシンの各軸を校正します。これには、各軸の正しいバックラッシュ補正、ピッチ誤差補正、およびスケール係数を設定することが含まれます。レーザー干渉計などの精密測定装置を使用して実際の軸の動きを測定し、プログラムされた動きと比較します。正確な位置を確保するために必要な調整を行ってください。
ソフトウェア設定: 送り速度、主軸速度、切削パラメータなどの制御システムのソフトウェア設定を確認および調整します。これらの設定は、特定の材料と機械加工操作に合わせて最適化する必要があります。

テストと検証

校正プロセスが完了したら、マシンをテストして精度を確認することが重要です。

テストカット: サンプルワークピースに対して一連のテストカットを実行します。マイクロメーターやノギスなどの精密測定ツールを使用して、カットの寸法を測定します。測定された寸法をプログラムされた寸法と比較します。不一致がある場合は、キャリブレーションに必要な調整を行ってください。
再現性試験: 再現性テストを実施して、マシンが一貫した結果を出せることを確認します。同じワークピースに対して複数のテストカットを実行し、各カットの寸法を測定します。寸法のばらつきは、指定された公差内にある必要があります。

結論

CNC スロッティングマシンの校正は複雑ですが、マシンが高精度かつ効率的に動作することを保証する重要なプロセスです。このブログ投稿で概説されている手順に従うことで、CNC スロッティングマシンを効果的に調整し、最適なパフォーマンスを達成できます。

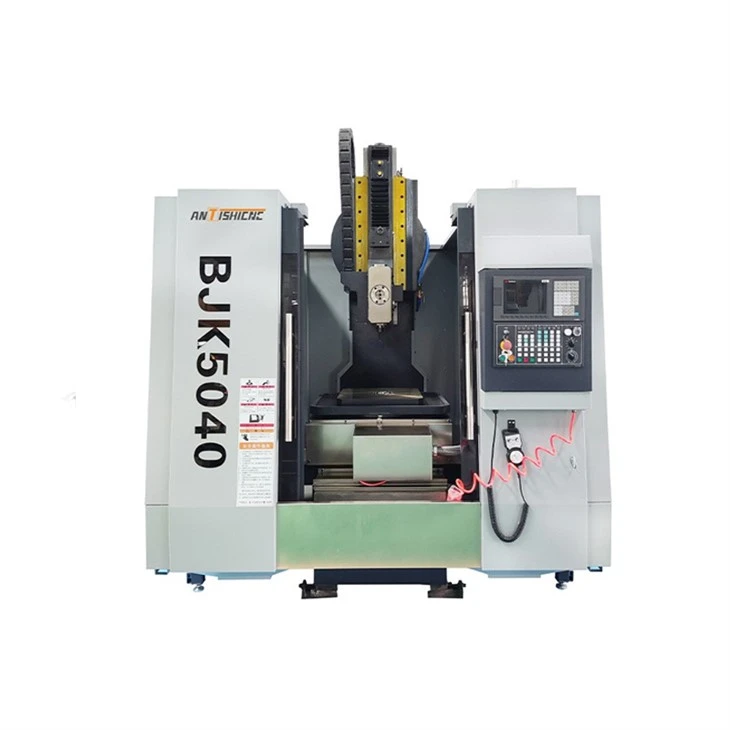

Heavy Duty Slotting Machine T Slot Machining price
